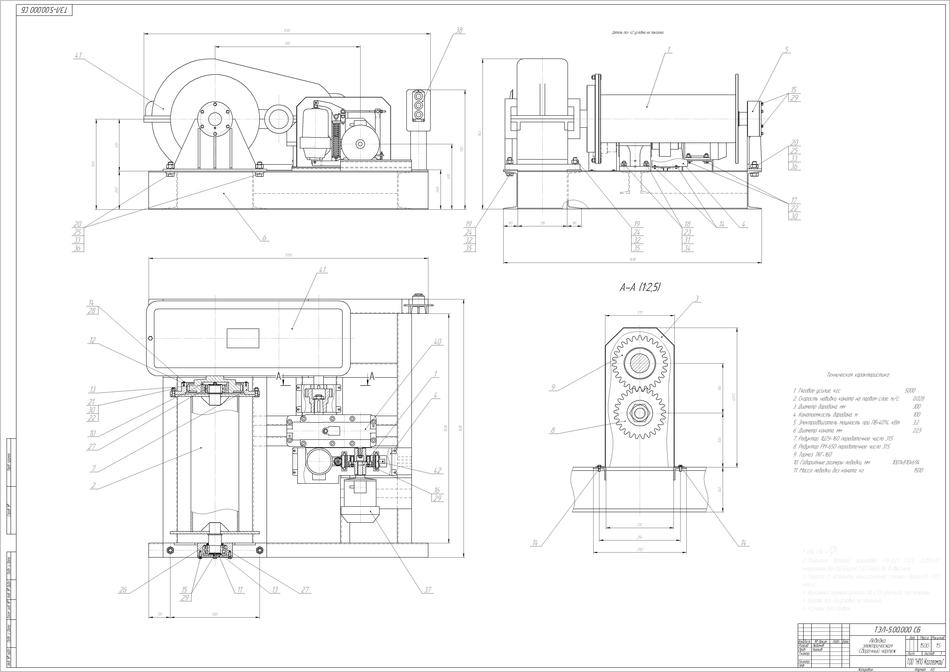

Лебедка ТЭЛ-5

Лебедка тяговая электрическая ТЭЛ-5 предназначена для производства подъемно-транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств.

Описание:

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Лебедка тяговая электрическая ТЭЛ-5 предназначена для производства подъемно-транспортных операций при строительных, монтажных и других работах, а также для комплектации строительных подъемных устройств.

Лебедка электрическая не предназначена для подъема людей.

Лебедка рассчитана для работы в следующих условиях:


  • окружающая среда - невзрывоопасная;
  • температура окружающей среды от +40°С до - 40°С;
  • рабочее положение - крепление на горизонтальной площадке;
  • режим работы легкий;
  • рабочее напряжение 380В, частота тока 50Гц.

Основные технические характеристики

  • Тяговое усилие, кгс - 5000
  • Скорость навивки каната на первом слое, м/с - 0,028
  • Диаметр барабана, мм - 300
  • Канатоемкость барабана, м - 220
  • Электродвигатель мощность при ПВ=40%,кВт - 3,0
  • Диаметр каната, мм - 22,5
  • Редуктор 1Ц2У-160 передаточное число 31,5
  • Редуктор РМ-650 передаточное число 31,5
  • Тормоз ТКГ-160
  • Габаритные размеры лебедки, мм -1650х1750х943
  • Масса лебедки без каната, кг -1500
