1 НАЗНАЧЕНИЕ

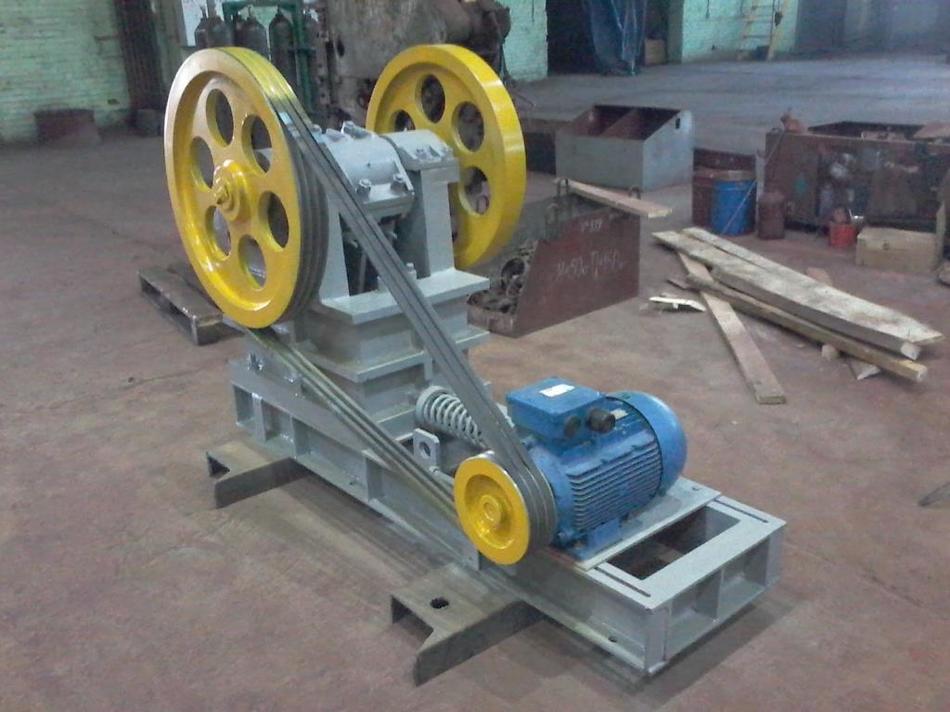

Дробилка щековая СМД-115 (СМД-508) предназначена для дробления горных пород и материалов с пределом прочности при сжатии до 2500 кг/см и относится к типу дробилок со сложным качанием дробящей щеки.

Дробление материала осуществляется путём раздавливания и частичного истирания материала между дробящими плитами, из которых одна - неподвижная, а другая совершает качательное и возвратно-поступательное движение, затягивая материал в зев дробилки. Размеры кусков раздробленного материала зависят от размера выходной щели.

2 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

• Размер приемного отверстия, мм - 160х250
• Размер загружаемого материала, мм - до 150
• Ширина выходной щели, мм - от 13 до 45
• Производительность (при ширине выходной щели 30 мм), - м3/час 3
• Частота вращения эксцентрикового вала, об/мин - 320
• Мощность двигателя, кВт - 7,5
• Частота вращения вала двигателя, об/мин - 1000
• Габаритные размеры, мм - 1970х920х1350
• Масса, кг - 1711±50
